- для диаметра 50 мм - 25 куб.м/ч;
- для диаметра 40 мм - 12,5 куб.м/ч;
- для диаметра 25 мм - 6,3 куб.м/ч ;
- Условная пропускная способность, ( куб.м/ч )
- Зона нечувствительности, `C, не более 3
- Зона пропорциональности, `C, не более 10
- Погрешность настройки температуры ( `C ) : +/- 2
- Температура фиксированной настройки ( `C ) : 55 , 60 , 65 , 70 , 75 , 80 , 85
Основные характеристики регулятора РТ-ТС
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами. Корпусные детали возможно изготовить из стали 35 или 12Х18Н10Т. Присоединение фланцевое по ГОСТ 12815-80.
При понижении температуры, восстановление заданного температурного режима происходит под действием пружины возврата, перемещающей клапан в положение, при котором расход в канале "вход с обратки" уменьшается, а в канале «вход с ГВС» увеличивается.
При повышении температуры регулируемой среды клапан перемещается термочувствительным элементом, при этом расход в канале "вход с обратки" увеличивается, а в канале «вход с ГВС» уменьшается. Соотношение расходов изменяется до тех пор, пока регулируемая температура не примет заданного значения.
Автоматическое поддержание заданной температуры производится по способу перепуска. Соотношение количества регулируемой среды в каналах "вход с обратки" и "вход с ГВС" определяется её температурой.
Терморегуляторы РТ-ТС относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии. Принцип действия основан на перемещении клапана в зависимости от изменения объёма наполнителя термочувствительного элемента датчика температуры ТД6М.
Принцип действия регулятора температуры РТ-ТС
Регулятор температуры РТ-ТС предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок. Типовое применение: открытие системы горячего водоснабжения и отопления, охладители двигателей газомотокомпрессоров, теплообменников.
Назначение регулятора температуры РТ-ТС

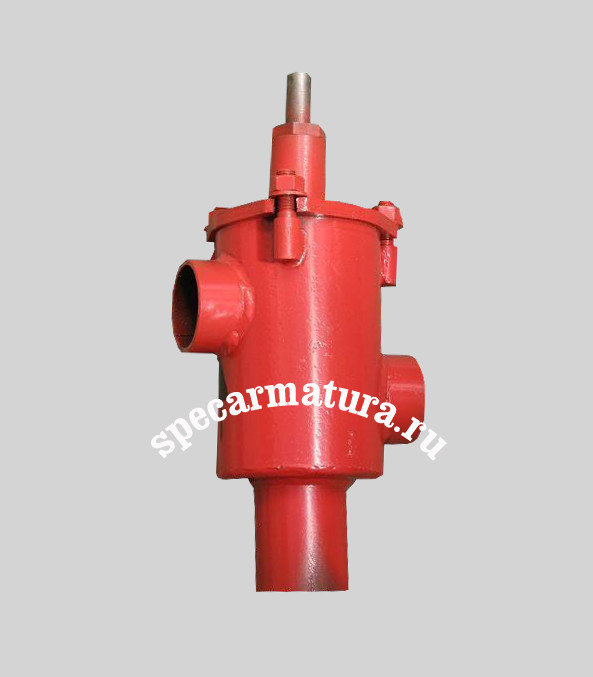

Регулятор температуры РТ-ТС ( Теплоконтроль, г. Сафоново )
> > >
Регулятор температуры РТ ТС : РТ ТС 25 , РТ ТС 40 , РТ ТС 50 , РТ ТС 80
